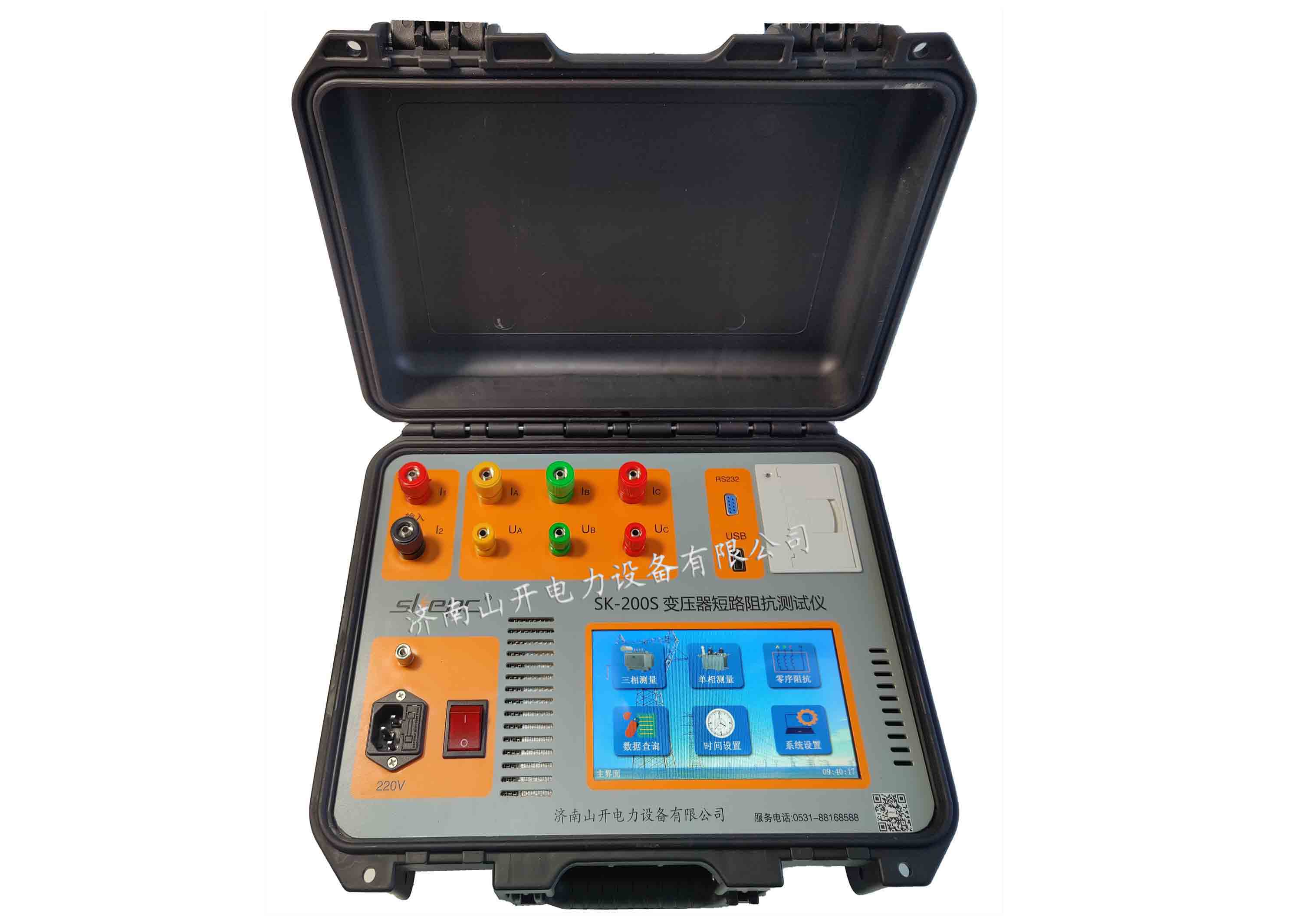

SK-200S变压器短路阻抗测试仪

一、产品概述

低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的最直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。

本试仪是本公司自主研发的新一代变压器参数测试仪器。用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，功能强大，内置2000W可调电源，采用先进的A/D同步交流采样和数字信号处理技术，测量数据准确；外部采用大屏幕彩色液晶显示，中文菜单提示；配备高速热敏打印机，大容量内部存储器，方便数据的存储和打印；保存的数据可通过USB转存到U盘。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高工作效率。

二、主要测试功能简介

1. 三相短路阻抗的测量:

显示三相电压、三相电流、三相功率；自动计算出变压器折算到额定温度、额定电流下的阻抗电压百分比，以及与铭牌阻抗的误差百分比。

2. 单相短路阻抗的测量:

测量单相变压器的短路阻抗。

3. 零序阻抗的测量：

零序阻抗的测量适用于高压侧星形接线带中性点的变压器。

4. 在仪器允许的测量范围可直接测量，超出测量范围可外接电压、电流互感器，仪器可设置外接电压、电流互感器的变比，直接显示施加的电压、电流的值。

6. 仪器采用大屏幕彩色高分辨率触控液晶，中文菜单，中文提示，操作简便。

7. 内置2000W交流可调电源，电压自动调节。

8. 仪器备有232接口，可外扩功能。

9． 仪器自带打印机，可打印显示数据。

10．内置存储器，可储存200组测量数据。

11. 仪器备有U盘接口，用于存取测试数据。

12. 永久日历、时钟功能，可进行时间校准。
